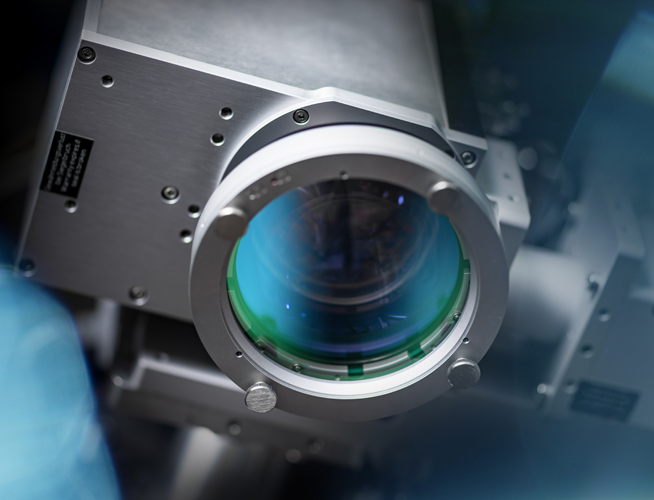

2D-Scan-System
intelliSCAN FT
Der smarte Industriestandard
- Konzipiert für 2D-Anwendungen
- Perfekt geeignet für den Einsatz in der E-Mobilität
- Kompakter und präziser Scanner
- Flexible optische Konfiguration

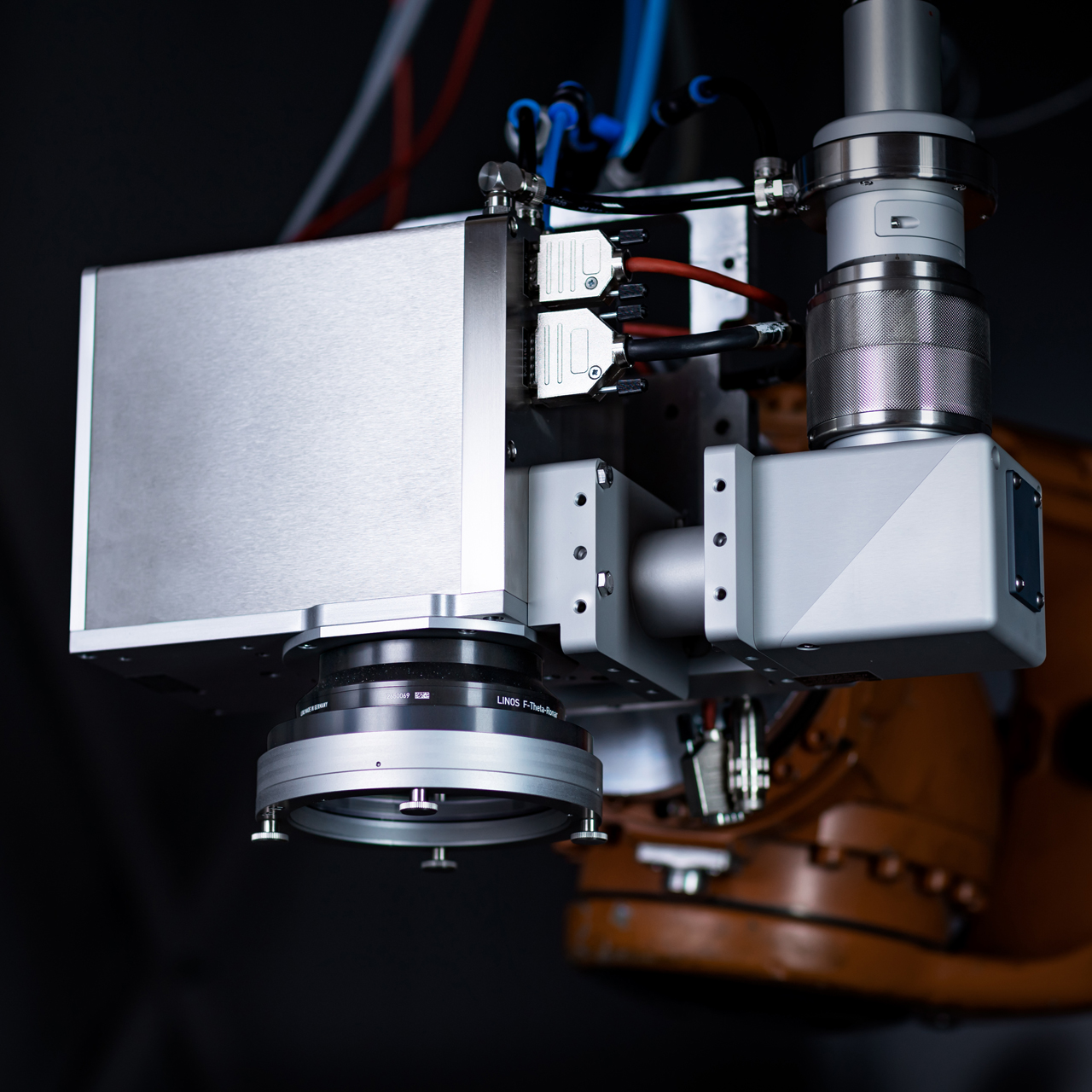

Der intelliSCAN FT mit mechanisch einstellbarer Kollimation kann für statische Schweißanwendungen und 'On-the-Fly' eingesetzt werden. Dieses 2D-Scan-System mit F-Theta-Optik führt den Laserstrahl schnell und präzise in einem zweidimensionalen Scanfeld. Die kompakte Bauweise das Scanners, die sowohl gerade als auch 90-Grad-Kollimationsausführung unterstützt, vereinfacht eine Maschinenintegration auch bei geringem Platzangebot.
Der Scan-Kopf ist für fasergekoppelte Scheiben- und Faserlaser mit einer Leistung von bis zu 8 kW ausgelegt. Die Echtzeit-Überwachung aller wichtigen Statusparameter wird durch die volldigitale iDRIVE-Technologie von SCANLAB ermöglicht. Zudem ist der intelliSCAN FT mit einem internen Sensorsystem zur automatischen Selbstkalibrierung (ASC) versehen. Dieses intelligente Referenzsystem ermöglicht eine schnelle Kalibrierung der Galvanometerantriebe und kompensiert somit aktiv Drift-Effekte.

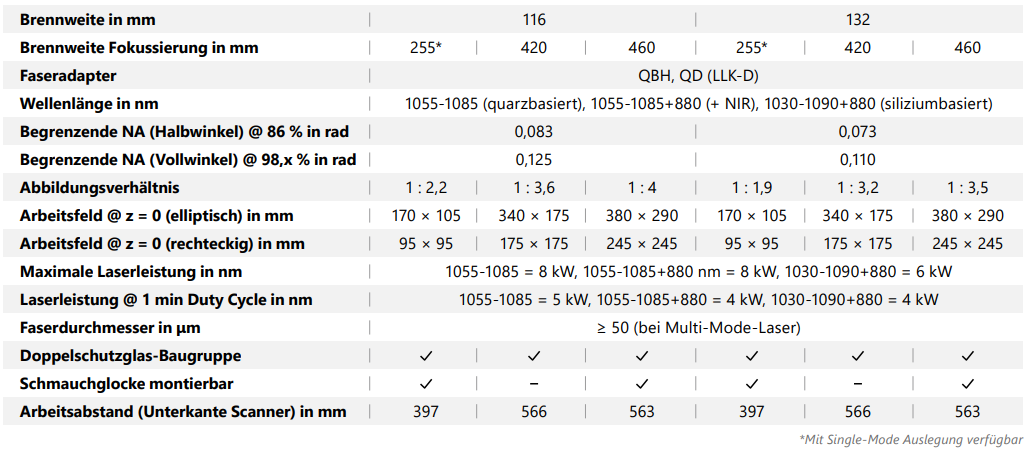

Optische Spezifikationen
Optionen und Erweiterungen

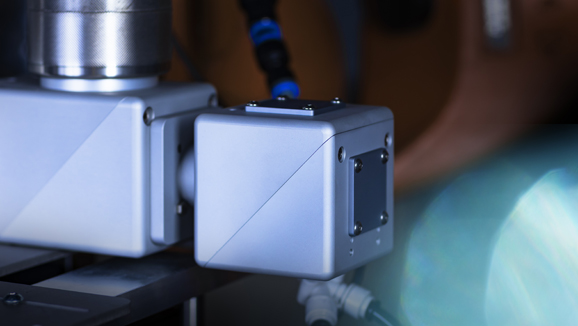

Strahlteiler
- Für gleichzeitiges Anbringen verschiedener Sensoren
- Beispielsweise Kamerasystem und Prozessüberwachung
Technische Daten
| Maschineninterface, Anbauseite | Links / rechts (Standard) |
|---|---|
| Kollimationsausführung | Gerade (180°) / umgelenkt (90°) |
| Gewicht (ohne Anbauteile) | 12,8 kg @ gerade Auslegung, 14,4 kg @ umgelenkte Auslegung |
| Arbeitstemperatur | 25 °C ± 10 °C |
| Versorgungsspannung (Anforderungen) | 30 V DC (29 - 33 V), jeweils max. 8 A |
| Spezifikation der Wasserkühlung | 2 l/min bei 20 °C und Δp < 0,1 bar; p < 4 bar |
| Spezifikation für die Spülluft-Filtereinheit | ISO 8573 - 1 : 2010, Klasse 5.4.4 |
| Positioniergenauigkeit | < 0,2 mm |
| Wiederholgenauigkeit (RMS) | < 2 μrad |
| Langzeitdrift über 8 Std (bei Betriebstemperatur) | < 0,2 mrad (mit ASC, bei Betriebstemperatur) |
| Kamera- / Prozesssensor-Anschluss | Nur möglich mit umgelenktem Kollimator (90°) |
| Kollimatorschutzglas | Ja, austauschbar |
| IP-Schutzklasse | IP54 |
| Auslegung für OCT-Option | Auf Anfrage |
