3D-Scan-System
intelliWELD II FT
Der kluge Allrounder
- Ideal für Überlappschweißungen im On-the-Fly-Betrieb
- Echtzeit-Status-Überwachung
- Ausgelegt für Laserleistungen bis zu 8 kW
- Aufweitung des Brennflecks mit einer optionalen Zoom-Achse möglich

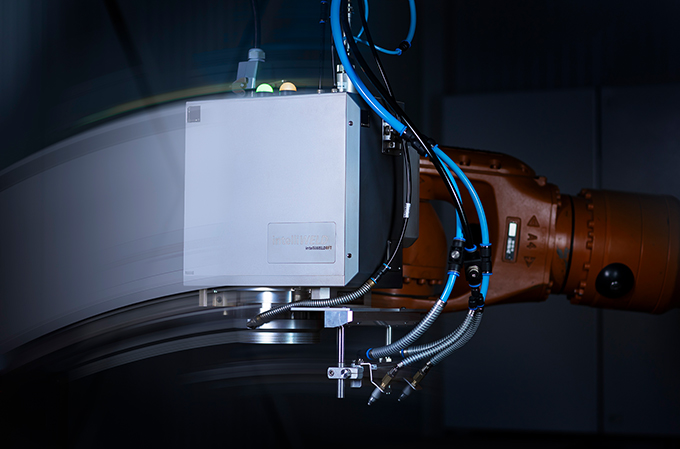

Der intelliWELD II FT Scan-Kopf ist für den On-The-Fly-Betrieb konzipiert, bei dem ein Handhabungsgerät den Scanner über das zu schweißende Bauteil bewegt und simultan die Schweißaufgabe durchführt. Die schnellen Bewegungen der Ablenkspiegel erhöhen die Prozessgeschwindigkeit und reduzieren die Positionierzeit von Schweißnaht zu Schweißnaht auf wenige Millisekunden.
Zur Optimierung der Schweißergebnisse bei komplexen Aufgaben, kann eine Schweißfigur optional mit Oszillations-Geometrien überlagert werden. Der intelliWELD II FT kann flexibel mit verschiedenen Spotdurchmessern und Nahtbreiten eingesetzt werden und eignet sich so besonders für Überlappschweißungen.

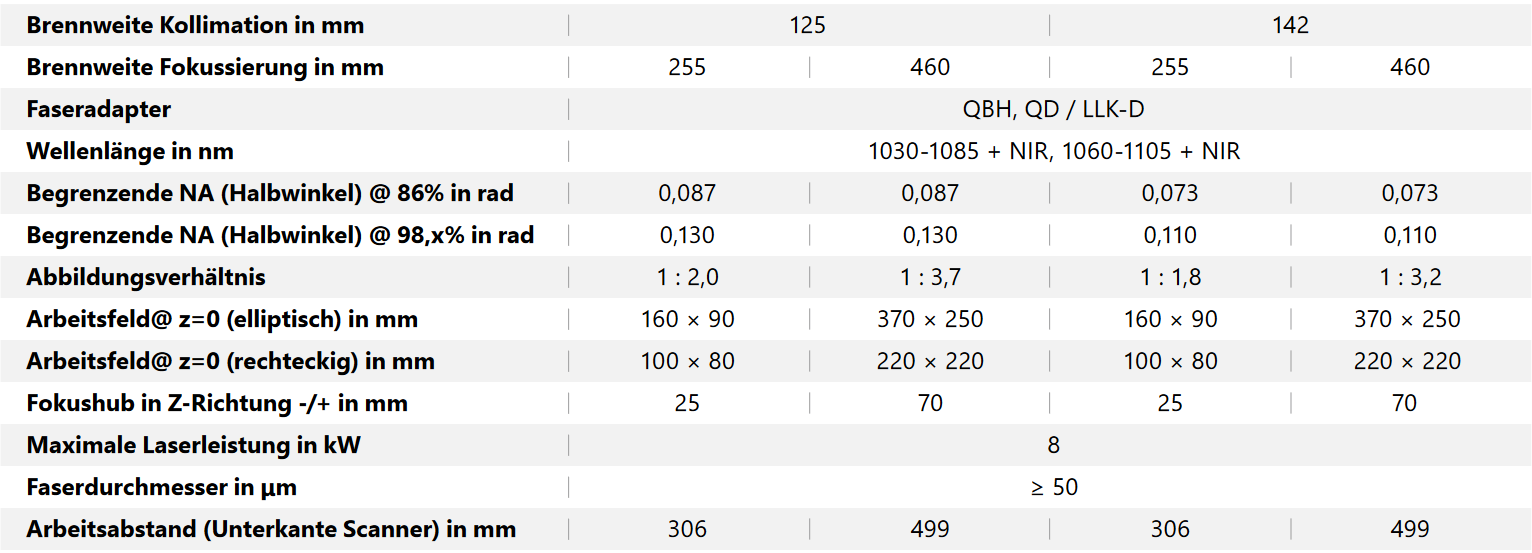

Optische Spezifikationen intelliWELD II FT
Optionen und Erweiterungen

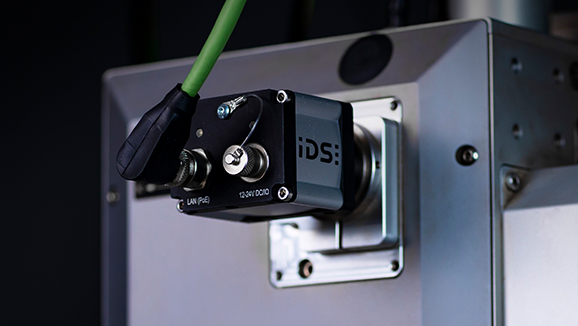

Sensorik-Schnittstellen
- Anschlussmöglichkeit (C-Mount) für Drittanbieter-Sensorik zur Prozessüberwachung
- Wahlweise mit und ohne Fokus-Nachführung
Zoom-Achse
- Aufweiten des Laserspots auf bis zu 150 Prozent des eigentlichen Durchmessers
- Flexible Anpassung des Spots während des Prozesses bei konstanter Intensitätsverteilung
Schutzglassensor
- Frühwarnsystem zum Schutz vor Verschmutzung des äußeren Schutzglases
- Erkennt Ablagerungen und Einbrände und gibt eine Warnmeldung aus
Der intelliWELD II FT kann durch Erweiterungen an die Prozessbedürfnisse und Umgebungsbedingungen angepasst werden. Vollintegrierte Sensorik ermöglicht das prozesssichere Nachführen der Schweißnaht für optimale Qualität. Mit Hilfe von industrieerprobten Schutz- und Wartungselementen kann zudem die Standzeit des Systems erheblich gesteigert werden.
Technische Daten
| Gewicht (ohne Anbauteile) | 30,5 kg (ohne Zoom-Achse) / 35,5 kg (mit Zoom-Achse) |
|---|---|
| Arbeitstemperatur | 25 °C ± 10 °C |
| Versorgungsspannung (Gestellt von Blackbird-Steuerung) | 30 V DC (29-33 V), jeweils max. 8 A |
| Wasserkühlung Spezifikation | 2 l/min bei 20 °C und Δp < 0,1 bar; p < 4 bar |
| Spezifikation für die Spülluft-Filtereinheit | ISO 8573 - 1 : 2010, Klasse 5.4.4 |
| Ergänzungsset Kühlwasseranschluss | Optional |
| Wiederholgenauigkeit (RMS) | < 2 µrad |
| Langzeitdrift über 8 Std (bei Betriebstemperatur) | < 0,15 mrad |
| Nachgeführter Kamera- / Prozesssensoranschluss Beobachtungskanal 2 (oben) | C-Mount (optional) |
| Doppelschutzglas (Strahlaustritt) | Ja |
| Spülluft (Purge Air) | Ja |
| Schutzglassensor (Strahlaustritt) | Ja |
| Kollimatorschutzglas | Ja, austauschbar |
| Durchflusssensor (Kühlwasser) | Ja |
| Teach-Hilfe | Optional |
| IP-Schutzklasse | IP54 |

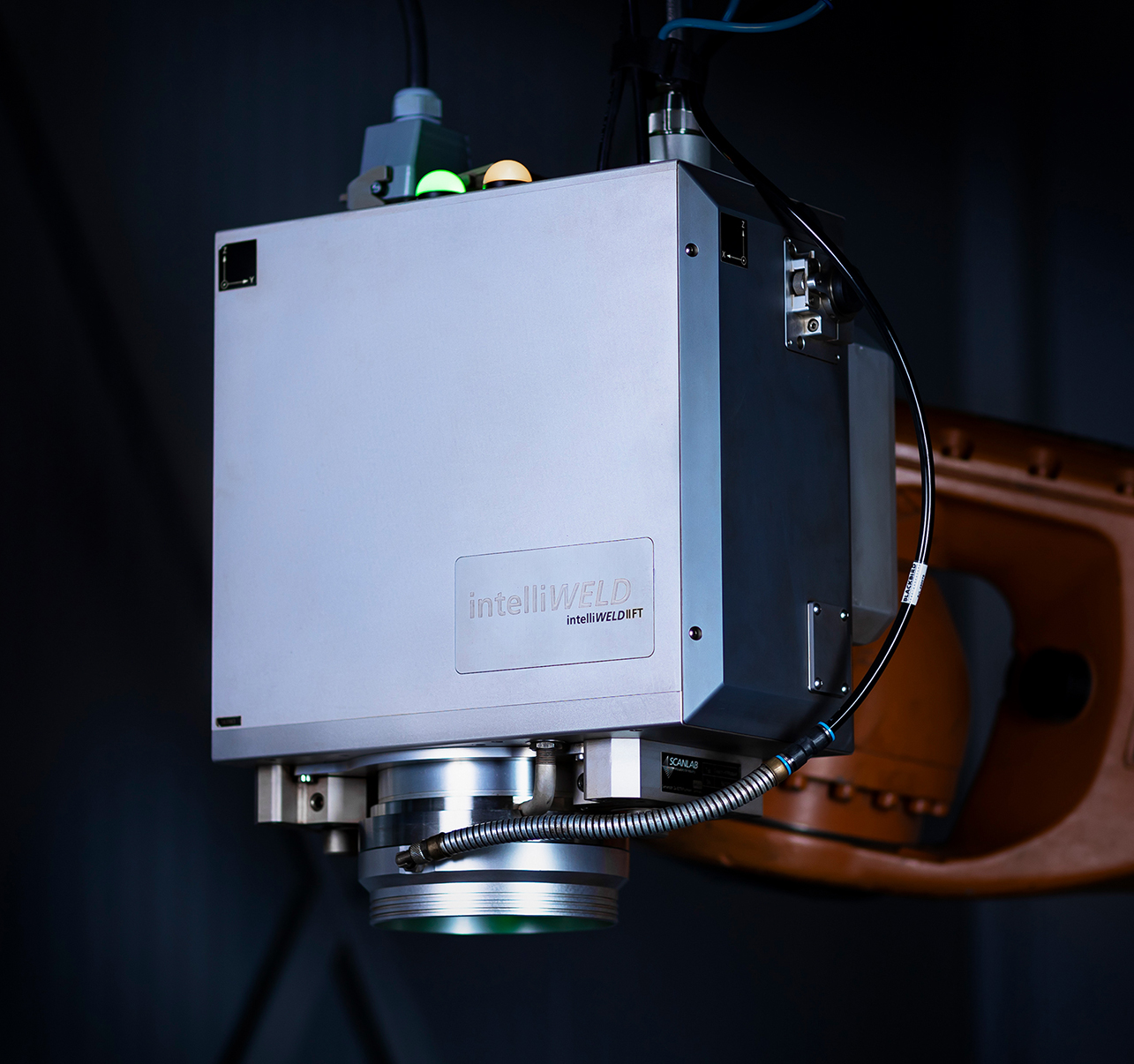

Der intelliWELD II FT auf einen Blick
