3D-Scan-System
intelliWELD II PR
Der High-Tech-Scanner
- Konzipiert für ‚Vision‘-Anwendungen (wie OCT)
- Ausgelegt für Single-Mode-Laser mit bis zu 8 kW
- Ideal für die Bearbeitung großer Werkstücke
- Echtzeit-Status-Überwachung

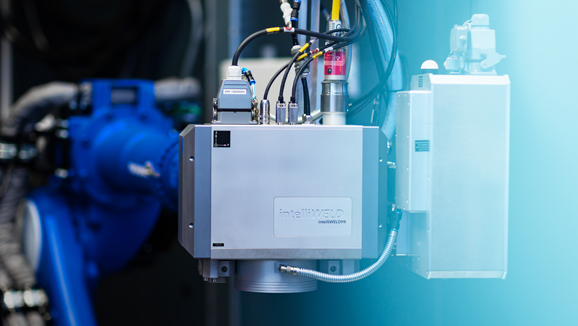

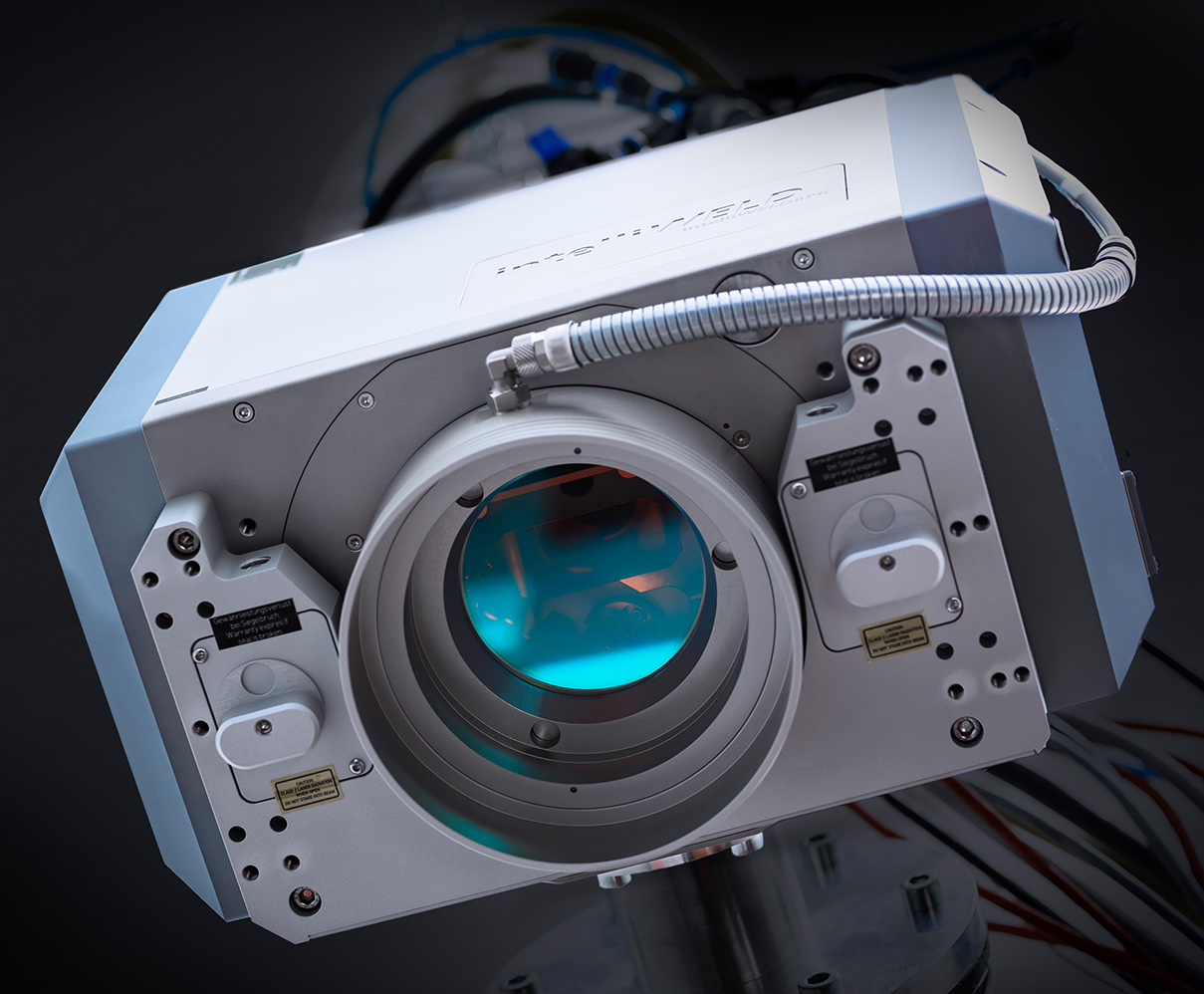

Der intelliWELD II PR ist ein 3D-Scanner für statische Remote-Laser-Schweiß-Applikationen und für On-the-Fly-Anwendungen. Während ein Roboter das Scan-System über den zu bearbeitenden Bereich bewegt, übernimmt der Scanner die schnelle und präzise Positionierung des Laserspots. Die hochdynamischen Galvanometerspiegel ermöglichen eine erhebliche Reduzierung der Sprungzeiten zwischen den einzelnen Schweißvorgängen auf wenige Millisekunden.
Die kompakte Bauform des intelliWELD II PR erlaubt den Einsatz in den verschiedensten Anlagenkonzepten: Von robotergestützten Aufbauten über Kompakt-Anlagen bis hin zu Linearachs-Systemen. Die hohe Flexibilität und Positioniergeschwindigkeit des Scanners steigert den Auslastungsgrad der Strahlquelle.

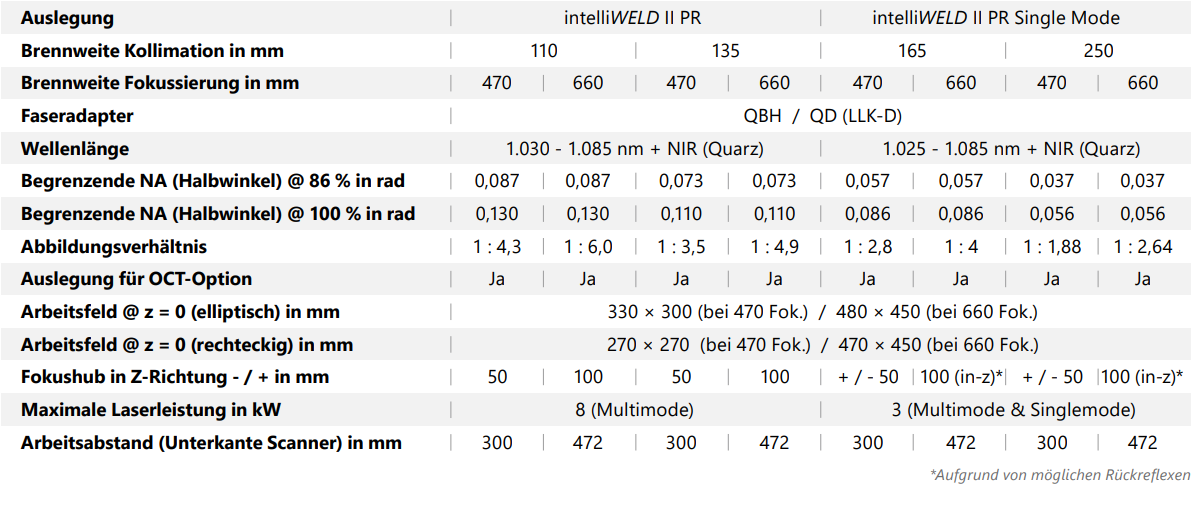

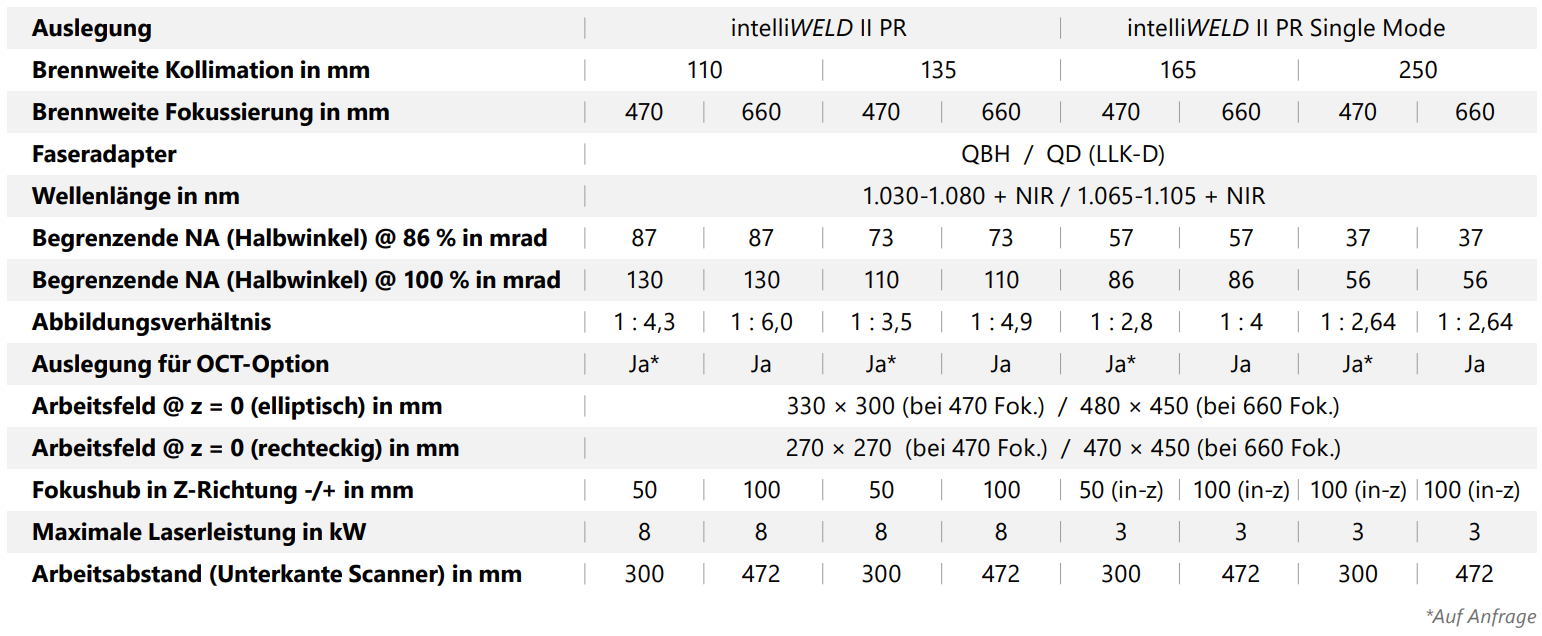

Optische Spezifikationen intelliWELD II PR
Optionen und Erweiterungen
Sensorik-Schnittstellen
- Anschlussmöglichkeit (C-Mount) für Drittanbieter-Sensorik zur Prozessüberwachung
- Wahlweise mit und ohne Fokus-Nachführung
Schutzhaube
- Schützt den Scan-Kopf vor Verunreinigung und Beschädigung
- Verlängert die Lebensdauer und Wartungsintervalle
Air Management
- Für die Zuführung von Spülluft
- Verhindert Ablagerungen und Schmauch auf optischen Bauteilen
Der intelliWELD II PR kann durch Erweiterungen an die Prozessbedürfnisse und Umgebungsbedingungen angepasst werden. Vollintegrierte Sensorik ermöglicht das prozesssichere Nachführen der Schweißnaht für optimale Qualität. Mit Hilfe von industrieerprobten Schutz- und Wartungselementen kann zudem die Standzeit des Systems erheblich gesteigert werden.
Technische Daten
| Gewicht (ohne Anbauteile) | 27 kg |
|---|---|
| Arbeitstemperatur | 25 °C ± 10 °C |
| Versorgungsspannung (Gestellt von Blackbird-Steuerung) | 30 V DC (29-33 V), jeweils max. 8 A |
| Wasserkühlung Spezifikation | 2 l/min bei 20 °C und Δp < 0,1 bar; p < 4 bar |
| Spezifikation für die Spülluft-Filtereinheit | ISO 8573 - 1 : 2010, Klasse 5.4.4 |
| Ergänzungsset Kühlwasseranschluss | Optional |
| Wiederholgenauigkeit (RMS) | < 2 µrad |
| Langzeitdrift über 8 Std (bei Betriebstemperatur) | < 0,15 mrad |
| Nachgeführter Kamera / Prozesssensoranschluss Beobachtungskanal 2 (oben) | C-Mount (optional) |
| Doppelschutzglas (Strahlaustritt) | Ja |
| Spülluft / Purge Air zwischen innerem und äußerem SG | Ja |
| Schutzglassensor Strahlaustritt | Ja |
| Kollimatorschutzglas | Ja, austauschbar |
| Durchflusssensor (Kühlwasser) | Ja |
| Teach-Hilfe | Optional |
| IP-Schutzklassen | IP54 |
Der intelliWELD II PR auf einen Blick
Datenblatt intelliWELD II PR
