Remote-Schweißen mit Scan-Systemen, die an Industrieroboter montiert sind, ist ein weitverbreitetes Bearbeitungsverfahren in der Automobilfertigung, das auch für andere Branchen ein hohes Potenzial aufweist. Dabei übernimmt das Scan-System die Feinpositionierung des Laserstrahls und vermeidet so zeitraubende Neupositionierungen des Roboters. Damit wurden in den letzten Jahren die Auslastungsgrade der Strahlquelle und die Produktivität in der Fertigung erheblich gesteigert. SCANLAB stellt auf der Messe in München einen vollfunktionsfähigen Prototypen des intelliWELD II FT vor, der den Anwendern mehr Freiheiten und Flexibilität bietet. Dank der völlig neuartigen zusätzlichen Zoom-Achse kann der Fokusdurchmesser um den Faktor 1,5 stufenlos und hochdynamisch vergrößert werden – und zwar bei gleichbleibender Intensitätsverteilung (‚top-hat‘ Profil). Somit kann die Nahtbreite innerhalb einer Naht oder auch bei unterschiedlichen Schweißnähten auf einem oder verschiedenen Bauteilen flexibel angepasst werden.
Leistungsstarke Lösungsplattform für Remote-Laser-Schweißen
Seit einigen Jahren hat sich die kombinierte Systemlösung aus intelliWELD ScanSystem und der industriellen Ansteuerung ScanControlUnit von Blackbird in der Praxis im 24/7-Einsatz bewährt. Das einzigartige Lösungspaket eines Scan-Kopfes mit Vorfokus-Optik ist auf Vision-gestützte Anwendungen optimiert, wie beispielsweise das Kehlnahtschweißen mit präziser Kantenverfolgung mit 0,1 mm Genauigkeit. Mit dem neuen Scan-System mit integrierter Zoom-Achse wird das Produktspektrum konsequent um ein weiteres anwendungsspezifisches Lösungspaket – für Überlappschweißungen – erweitert.

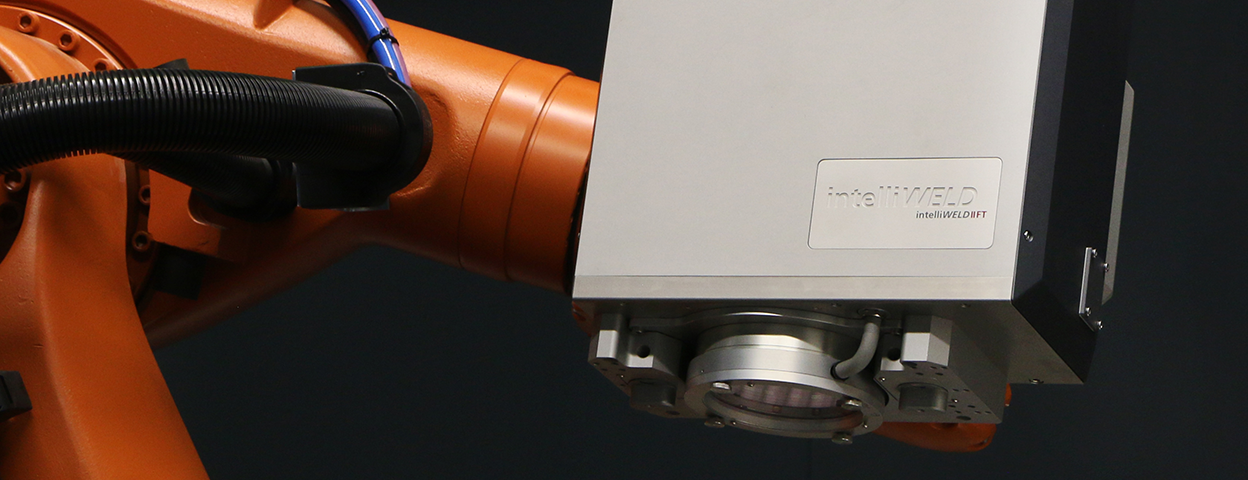

Auch die Mechanik des neuen Scan-Kopfes wird allen Anforderungen der industriellen Fertigung gerecht: Ein abgedichtetes Gehäuse mit versiegeltem Optikpfad und ein Wechselschutzglas mit neu entwickelter Schutzglasüberwachung. Das System ist mit Galvanometer-Scannern der neuesten Generation bestückt, was unter anderem die Positionsdrift minimiert. Die optischen Komponenten sind auf Scheiben- und Faserlaser mit bis zu 8 kW Leistung ausgelegt. Darüber hinaus besitzt es einen internen Flash-Speicher zur Speicherung von Konfigurationsdaten und Korrekturfiles. Das intelliWELD II FT Scan-System ist ab dem vierten Quartal 2015 bestellbar.
Auch die bewährte ScanControlUnit wird ab Januar 2016 in einer neuen, modularen Version erhältlich sein. Die neue Version der Steuereinheit ist modular für ein 19-ZollRack ausgelegt. Somit ist sie besonders einfach erweiterbar und im Servicefall können Module in kürzester Zeit vor Ort getauscht werden. Das Bedienfeld ist zukünftig von der eigentlichen Kontrolleinheit abgesetzt und kann räumlich getrennt von der Roboterzelle ganz nach Bedarf installiert werden.
